Тепловая изоляция трубопроводов: критерии выбора

При проектировании и монтаже инженерных систем критически важно правильно подобрать тепловую изоляцию. Разберём ключевые требования к ней и параметры, от которых зависит эффективность работы трубопровода.

Какой должна быть тепловая изоляция

Качественная теплоизоляция обязана соответствовать ряду базовых критериев:

• низкая теплопроводность — основной показатель, определяющий способность материала удерживать тепло;
• влагостойкость — защита от проникновения воды и образования конденсата;
• химическая стойкость — устойчивость к агрессивным средам;
• огнестойкость — соответствие требованиям пожарной безопасности;
• механическая прочность — сопротивление деформациям при монтаже и эксплуатации;
• долговечность — сохранять свойства в течение заявленного срока службы.

Самые востребованные утеплители

• минеральная вата — негорючий материал (класс НГ) с термостойкостью до 1 000 °C. Долговечна (25–50 лет), хорошо поглощает шум, но требует пароизоляции во влажных условиях.
• вспененный каучук — влагонепроницаем, гибок, биостоек, самозатухающий (класс Г1). Работает от −50 до +105 °C (отдельные марки — до +150 °C). Дороже аналогов.
• вспененный полиэтилен — экономичный, лёгкий, устойчив к химикатам и влаге. Выпускается в разных формах. Максимальная температура — +105 °C.;
• скорлупа ППУ — Обладает низкой теплопроводностью (0,022–0,030 Вт/(м·К)), высокой прочностью и нулевым водопоглощением. Работает от −180 до +130 °C, служит более 30 лет.
• аэрогель — самый эффективный (теплопроводность 0,013–0,020 Вт/(м·К)), тонкий (5–10 мм), гидрофобный, работает от −200 до +1200 °C, негорючий. Высокая стоимость оправдана в сложных проектах.






Материал

Теплопроводность,
Вт/(м·К)

Температура применения,
°C

Класс горючести

Стойкость к ультрафиолету







Минеральная вата (каменная)

0,035–0,045

до +1000

НГ (негорючий)

Средняя
(требуется защитное покрытие)




Вспененный каучук

0,033–0,040

−50…+105
(до +150)

Г1 (самозатухающий)

Высокая




Вспененный полиэтилен

0,035–0,040

−60…+90

Г2–Г3 (умеренно горючий)

Низкая
(требуется защита)




Аэрогель

0,013–0,020

−200…+1200

НГ (негорючий)

Высокая




Пенополиуретан (ППУ, скорлупа)

0,019–0,035

−180…+130

Г2–Г4 (нормально/сильно горючий)

Низкая
(разрушается под УФ‑излучением)




Экструдированный пенополистирол (XPS)

0,029–0,034

−50…+75

Г3–Г4 (горючий)

Низкая
(требуется защита)




Вспученный перлит

0,045–0,065

−200…+900

НГ (негорючий)

Высокая




Вермикулит

0,060–0,080

−260…+1100

НГ (негорючий)

Высокая

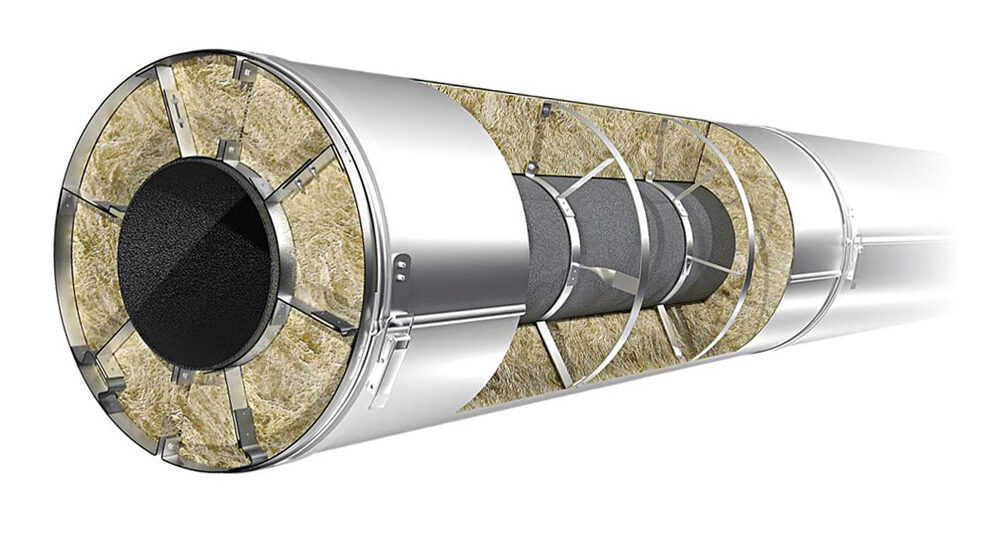

Какое покрытие должна иметь тепловая изоляция трубопроводов

Защитный (покровный) слой — обязательный элемент конструкции. Он предохраняет утеплитель от:

• механических повреждений;
• атмосферных воздействий (дождь, снег, УФ‑излучение);
• коррозии под теплоизоляцией;
• биологических факторов (грибок, плесень).

Распространённые варианты покровных материалов:

• оцинковка — невысокая стоимость и устойчивость к коррозии;
• нержавейка — высокие антикоррозионные свойства и прочность;
• алюминиевые сплавы — лёгкие и устойчивые к коррозии;
• стеклопластик — химически стойкий, не подвержен гниению;
• ПВХ‑покрытия — гибкие, простые в монтаже;

Какой толщины должна быть тепловая изоляция

Толщина слоя рассчитывается индивидуально и зависит от:

• диаметра трубопровода;
• температуры теплоносителя;
• климатических условий региона;
• типа утеплителя;
• требований к снижению тепловых потерь.

Расчёты ведутся по СП 61.13330.2012 с учётом:

• нормативных теплопотерь на погонный метр;
• допустимого охлаждения теплоносителя на участке;
• точки росы для предотвращения конденсации.

Типовые диапазоны толщины:

• для труб диаметром 20–50 мм — 20–40 мм;
• для труб 50–100 мм — 40–60 мм;
• для магистралей свыше 100 мм — 60–100 мм и более.

Какую температуру должна обеспечивать тепловая изоляция

Задача изоляции — поддерживать заданный температурный режим с минимальными потерями. Ключевые параметры:

• минимальная температура на поверхности — не ниже точки росы для исключения конденсации;
• максимальная температура на внешней поверхности — не выше 45–60 °C для безопасности персонала;
• допустимое охлаждение теплоносителя — обычно 1–3 °C на 100 м трубопровода.

Как проверить эффективность теплоизоляции

Критерии качественной установки:

1. Герметичность — отсутствие щелей, зазоров, незакрытых стыков.
2. Равномерность слоя — одинаковая толщина по всей длине трубопровода.
3. Правильная фиксация — отсутствие провисаний и смещений.
4. Целостность покровного слоя — нет царапин, вмятин, отслоений.

Вывод

Выбор тепловой изоляции — комплексная инженерная задача. Необходимо учитывать:

• климатические условия и назначение трубопровода;
• параметры теплоносителя (температура, давление);
• требования безопасности и энергоэффективности;
• бюджет проекта и сроки службы системы.

Грамотно подобранная и смонтированная изоляция:

• снижает эксплуатационные затраты на 15–25 %;
• продлевает срок службы трубопровода на 10–15 лет;
• минимизирует риски аварий из‑за коррозии или переохлаждения.

Для точного расчёта параметров рекомендуем обратиться к специалистам, которые проведут теплотехнический анализ и подберут оптимальное решение под ваши задачи.
